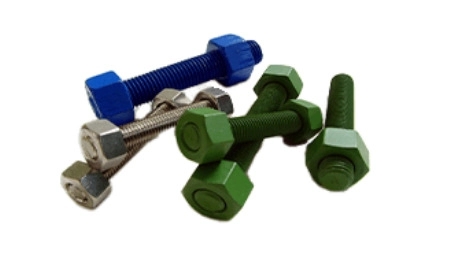

پیچ استاد بولت
اتصالات اصلی و مادر در صنایع نفت و پتروشیمی پیچ استاد بولت است که یک اتصال دهنده تخصصی به شمار میرود. این پیچ اغلب در خطوط انتقال سیال در بستن فلنجها یا انواع قطعات فلزی کاربرد دارد. خود فلنج نوعی اتصالدهنده شیرآلات و دستگاهها به یکدیگر میباشد. شکل ظاهری آن دیسک مانند است که به کمک پیچ استاد بولت در اتصال دو قطعه به همدیگر نقش دارد.
شکل استاد بولت ساده است و به همین دلیل اغلب با پیچ متری اشتباه گرفته میشود زیرا شکل آن به صورت یک مفتول تمام دنده است. اما استاد بولت ها فرایند تولید و عملیاتهای حرارتی دقیق و پیچیدهای بر روی آنها صورت میگیرد. بنابراین شاید این دو پیچ در نگاه اول یکی باشند اما تفاوتهای بسیاری را با هم در تولید و کاربرد دارند.
استاد بولت ها با توجه به استانداردهای جهانی در گریدهای مختلفی تولید میشوند. یکی از استانداردهای رایج برای تولید پیچهای استاد بولت مربوط به استاندارد ASTM A۱۹۳ است که با توجه به این استاندارد گریدهای مختلفی برای این پیچ تعریف میشود.
انواع گریدها برای استاد بولت عبارتند از:
🔰گرید B۷
🔰گرید L۷
🔰گرید B۱۶
🔰گرید B۸
🔰گرید B۸M
از میان گریدهای بالا سه گرید اولی برای استاد بولت هایی از جنس فولاد و دو گرید بعدی برای استاد بولت هایی از جنس استنلس استیل یا فولاد زنگ نزن تعریف میشود. لازم به ذکر است که استاد بولت هایی را که مطابق با استاندارد ASTM A۱۹۳ تولید میشوند نمیتوان با هر پیچ و مهرهای باز و بسته کرد و حتما باید مهره متناطر با این استاندارد باشد. بنابراین تنها میتوان مهرهای با استاندار ASTM A۱۹۴ را برای این کار استفاده کرد.
ابعاد سایزی پیچ استاد بولت نیز متفاوت بوده و در ابعاد مختلف با طول رزوههای متفاوتی ساخته میشود. طول استاد بولت با توجه به نوع کاربرد و محل استفاده از آن، تعداد مهرهها، واشرها، ضخامت فلنج و غیره میتواند متفاوت باشد و معمولا مرجع آن استاندارد ASTM B۱۶.۵ است.
برای جلوگیری از خوردگی پیچ استاد بولت در برابر عوامل محیطی مانند آب و رطوبت یا عوامل خورنده آن را با متریال که مقاومت به خوردگی استاد بولت را بالاتر میبرند پوششدهی میکنند. البته توجه کنید که این کار قیمت پیچ استاد بولت را بالاتر میبرد.
انواع پوششهای رایج برای استاد بولت ها عبارتند از:
🔰داکرومات
🔰گالوانیزه سرد و گرم
🔰تفلون PTFE
🔰فسفاته اکسیدی سیاه
استفاده از این پوششها هرکدام به محل کاربرد پیچ و شرایطی که در آن مورد استفاده قرار میگیرد دارد. برای آشنایی بیشتر با کاربرد و انواع استاد بولت ، میتوانید مقاله پیچ استاد بولت را در اینجا بازدید فرمایید.
